Durch die baulichen Veränderungen im ORF-Zentrum mussten wir vorübergehend einen anderen Standort betreiben.
Ab Jänner 2018 ist die Zeit gekommen, unsere Antenen und Station wieder aktivieren zu können.
Erstes Ziel war es, die Anlage für den Marconitag nutzbar zu machen.
Und wir konnten das Ziel schlussendlich erreichen !!
Es sind 3 Tische für den Funkbetrieb vorhanden.
Tisch-1 (Priorität digitaler Betrieb)
Elecraft KX3
(mobil: Kenwood TS480SAT)
SPS Expert 1K-FA (Endstufe)
Tisch-2 (Priorität Sprachbetrieb)
Kenwood TS590 (KW-Station)
Kenwood TL-922 (Endstufe)
Tisch-3 (Priorität Sprachbetrieb)
ICOM 9700 (UKW/UHF-Station)
Antennenverkabelung
Jeder Tisch hat 2-3 Kabel zum Antennen-Anschlussfeld
Die Antennen >> eine große Herausforderung <<
Sicherheit geht vor, alle Arbeiten werden nur von Fachleuten durchgeführt!
Endlich wurde es geschafft, die HF Verkabelung zu den wichtigsten Antennen wurde wieder hergestellt !!!
Antennen
Mast-1 Mono-Band Beam* für 6m & 2m/70cm Rundstrahler
Mast-2 Beam* für die Bänder 20m | 15m | 10m
Mast-3 Dipol für die Bänder 160m | 80m | 40m | 30m
Rotoren
Nachdem auf jeden Mast ein anderer Rotor montiert ist, werden wir eine Universalverkabelung mit einheitlichen Steckern bzw. Kupplungen zu den Rotoren verlegen und dann mit einem Adapter Stück auf den passenden Rotorstecker umsetzen.
Diese Maßnahmen sollen für zukünftige Änderungen Erleichterungen bringen, denn diese Adapter Kabel
Wolfgang OE1OBB hat für unsere beiden Tische ein Funktionsblockschaltbild gezeichnet, so dass beim Morconitag keine Fragen offen bleiben.

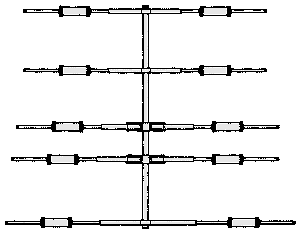

Die neue KW-BEAM (TA-34-XL-WARC) wurde erfolgreich am 21 März 2019 montiert!
Die ersten Resonanz-Versuche von OE3GMW waren vielversprechend, und die ersten DX Verbindungen von OE3EVA haben unsere Erwartungen mehr als bestätigt.
Auf ersten Anruf gleich eine Rückmeldung mit Bestnoten von den Stationen:
5X3C, 5V7EI, XR0ZRC in CW sowie SSB.
Somit steht einer Verwendung beim Marconitag nichts mehr in Wege.
Einen großen Dank an alle die gespendet haben um die Erneuerung möglich zu machen.
Das neue UKW/UHF-Gerät (ICOM 9700) wurde geliefert.
Somit hat die Clubstation OE1XRW endlich die Möglichkeit, auf dem 2m, 70cm und 23cm Band mit den am Meisten verwendeten Betriebsarten incl. dem digitalen D-STAR teilzunehmen.
Die Neugestaltung der Station werden von OE3ILC Christian koordiniert, daher bitte alle Wünsche zusenden.
Ohne Absprache und Einverständnis, dürfen keine Veränderungen vorgenommen werden!
> Möge unser OE1XRW Sheck allen unserer Vorstellungen gerecht werden <
OR1RMS (Donnerstag, 01 Februar 2018 11:31)
Die Station sollte eine Audiomitschnittmöglichkeit besitzen.
OE1RMS (Donnerstag, 01 Februar 2018 11:43)
Ausstattung:
Extra WSPR-Anlage mit Ausgabe auf der XRW Homepage
2m und 70cm für lokales
Satellit 70cm+2m Yagi
Lösung für gemeinsames, verteiltes Logging
Digitalbetriebsarten
Remotebetrieb min RX
Websdr
Zugangskontrolle für Mitglieder - Accessor
